在工业生产中，大功率变频器的应用日益广泛，然而在一些具有易燃易爆危险的环境里，为确保安全生产，必须对变频器进行有效的防爆保护，这就需要设计合理的防爆柜。以下将详细阐述大功率变频器防爆柜的设计要点。

柜体材质与结构设计

材质选择

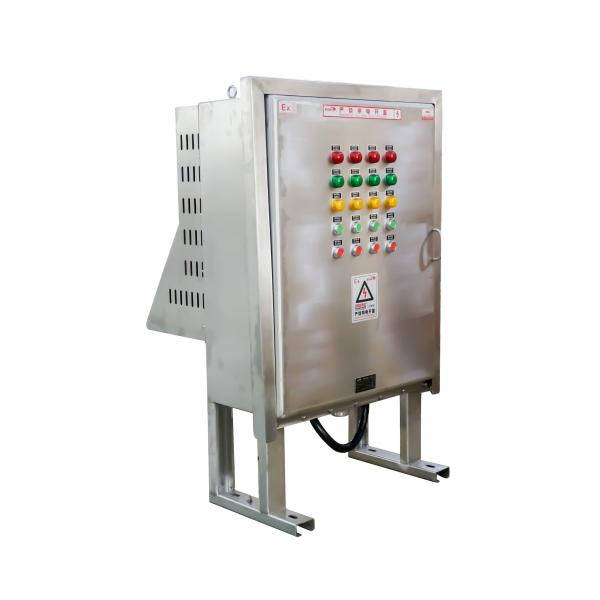

防爆柜的柜体应选用高强度、耐腐蚀的材料，如优质碳钢或不锈钢。碳钢具有较高的强度和良好的加工性能，成本相对较低；不锈钢则具有更好的耐腐蚀性，适用于潮湿、有腐蚀性气体的环境。材料的厚度需根据柜体的尺寸和变频器的功率来确定，一般来说，柜体的侧板、门板厚度不应小于 3mm，以保证柜体的强度和防爆性能。

结构设计

柜体应采用全封闭结构，以防止易燃易爆气体进入柜内。柜门与柜体之间应采用密封胶条进行密封，密封胶条应具有良好的耐老化、耐油、耐酸碱等性能。柜体上应设置散热孔，散热孔应采用防护网进行防护，防止异物进入柜内。同时，散热孔的设计应考虑防爆要求，避免形成火焰通道。

电气系统设计

电气元件选型

防爆柜内的电气元件应选用符合防爆标准的产品，如防爆断路器、防爆接触器、防爆继电器等。这些电气元件应具有良好的防爆性能，能够在易燃易爆环境中安全可靠地运行。

布线设计

柜内的布线应采用阻燃电缆，电缆应穿钢管敷设，钢管应进行密封处理，防止易燃易爆气体通过电缆管道进入柜内。同时，布线应整齐、规范，避免交叉和缠绕，以减少电气故障的发生。

接地设计

防爆柜应可靠接地，接地电阻应不大于 4Ω。接地系统应采用独立的接地极，接地极应采用镀锌钢管或角钢，埋入地下深度不应小于 2.5m。

散热系统设计

散热方式选择

大功率变频器在运行过程中会产生大量的热量，因此防爆柜必须具备良好的散热性能。散热方式主要有自然散热、强制风冷和水冷三种。自然散热适用于功率较小的变频器；强制风冷适用于功率中等的变频器；水冷适用于功率较大的变频器。

散热系统设计

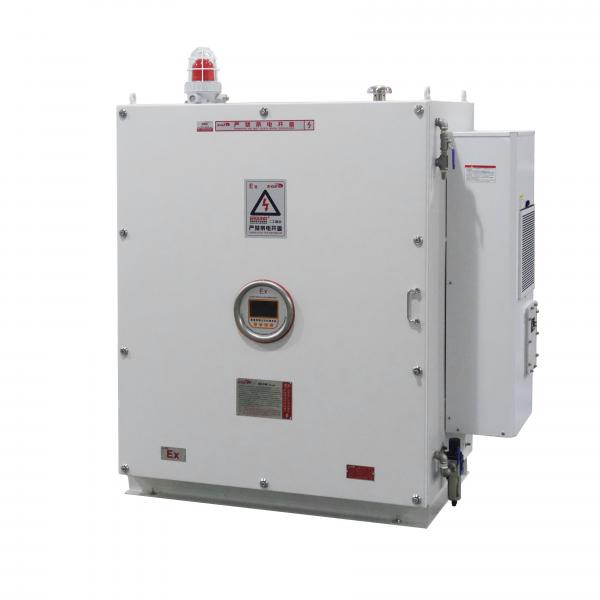

如果采用强制风冷散热方式，应在柜体上设置风机，风机的风量和风压应根据变频器的功率和柜体的尺寸来确定。风机应安装在柜体的顶部或侧面，以保证空气的流通。同时，应在柜体上设置进风口和出风口，进风口应设置防护网，防止异物进入柜内。

如果采用水冷散热方式，应在柜体上设置水冷散热器，水冷散热器应与变频器的散热片紧密接触，以保证散热效果。水冷系统应包括水泵、水箱、水管等部件，水泵应具有足够的扬程和流量，以保证冷却水的循环。

防爆性能设计

防爆等级确定

根据使用环境的易燃易爆危险程度，确定防爆柜的防爆等级。常见的防爆等级有 ExdⅡBT4、ExdⅡCT4 等，其中 Ex 表示防爆，d 表示隔爆型，ⅡB、ⅡC 表示气体组别，T4 表示温度组别。

防爆结构设计

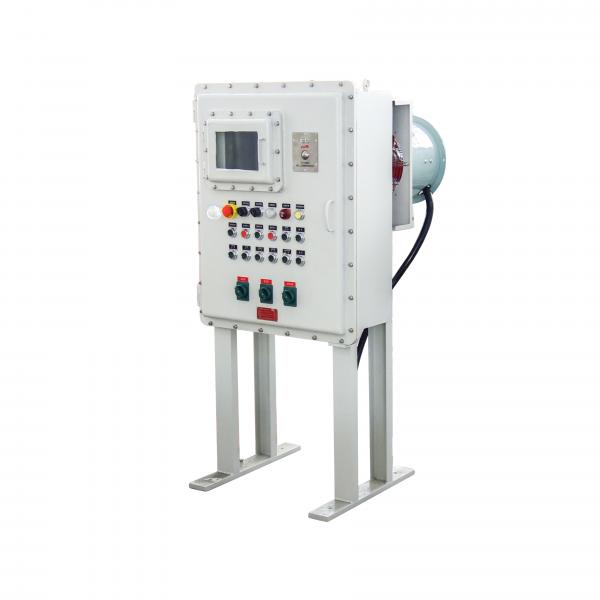

防爆柜应采用隔爆型结构，即柜体内部发生爆炸时，爆炸火焰不会通过柜体的缝隙传播到外部环境。隔爆面的宽度、表面粗糙度等参数应符合相关标准的要求。同时，柜体上的所有孔洞、缝隙都应进行密封处理，防止易燃易爆气体进入柜内。

安全保护设计

温度保护

在防爆柜内设置温度传感器，当柜内温度超过设定值时，温度传感器会发出信号，控制风机或水冷系统加大散热力度，以保证柜内温度在正常范围内。

过载保护

在变频器的输入和输出端设置过载保护装置，当变频器的电流超过额定值时，过载保护装置会自动切断电源，以保护变频器和其他电气元件。

漏电保护

在防爆柜内设置漏电保护装置，当柜内发生漏电时，漏电保护装置会自动切断电源，以保证操作人员的安全。

大功率变频器防爆柜的设计是一个复杂的系统工程，需要综合考虑柜体材质、电气系统、散热系统、防爆性能和安全保护等多个方面的因素。只有设计合理、制造精良的防爆柜，才能在易燃易爆环境中为大功率变频器提供可靠的保护，确保工业生产的安全运行。
