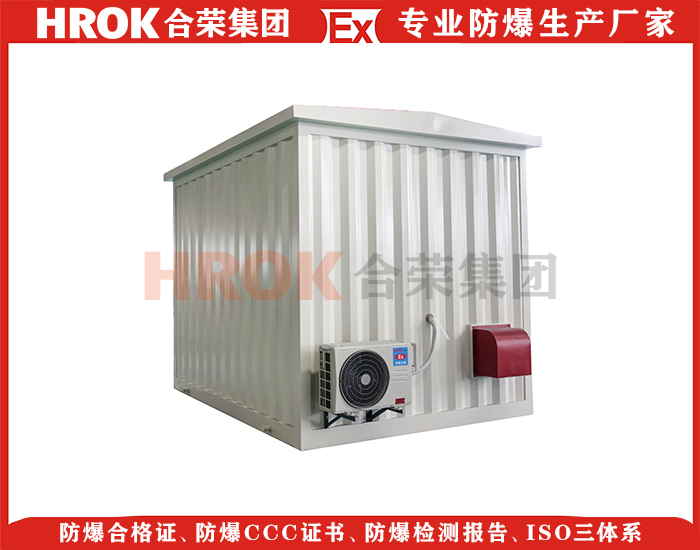

防爆分析小屋技术要求：

1.防爆小屋规格尺寸

分析小屋应为预先制造好的金属结构建筑物，材质：屋面、屋顶、内墙皮、外墙皮为

304不锈钢，内、外墙之间为保温层；

室外、室内电子设备及电气元件保护箱的防护等级 IP65，分析小屋其所有成套电气设备及公用设备应满足对环境的防爆要求。控制柜采用正压防爆；电源、电信号分别设置安装在分析小屋外墙的接线箱（应至少留出 20%备用回路），进出分析小屋的电缆应设防爆电缆密封穿墙接头，需方和供方以接线箱的端子排为分界，屋内内预留插座2个，以便检修、监控设备等备用。

2.防爆小屋电源配置

供方应负责整个VOCs在线监测系统监测子站（含分析小屋）的配电设计，并提供所有配电设备。负责为仪表设备提供一路UPS电源，220VAC，50Hz，供分析仪表系统、可燃气检测报警系统由 UPS电源供电。另提供一路380VAC，50Hz的动力电源，供分析小屋的照明、电加热、空调维修插座等公用设备使用。供方如需要其他电压等级的电源时，需自配变压器。由供方提出系统对供电质量和容量的要求，当短期电压下降到90%时，应保证仪器系统的正常运行。配电系统中留有适当的备用回路；每个配电分支回路，应设置过载和短路保护装置。所有设备应安全接地或有接地的措施。当某个设备不能安全接地时，设备应采取双重绝缘保护措施。仪器应设有漏电保护装置，以防止人身触电事故;

3.防爆小屋的公用设备

(1)照明

照明设施，照度为 250～300lux,照明开关位于小屋外主门旁；小屋内配应急照明系统， 停电备用时间 30分钟；

(2)接地

分析小屋内设保护接地端子母排和工作接地端子母排，不同分类型接地母排装入接线箱内，不得混接；安全接地电阻小于或等于4欧姆，接地方式采用等位电位接地；

(3)防雷

确保自动监测站工作人员与监测设备的安全，站房应做相应的防雷防护，同时应考虑电源线和通信线遭受直击雷或感应雷加载了过电压及雷电流以感应方式的破坏，设计安装防避直击雷和感应雷的装置。室内将布放多种贵重仪器设备，站房楼顶放置相应的室外探测设备。站房所在建筑物采用联合接地，接地电阻满足设备要求，并特别要求如下：

室内需要在电源线路上配置多级电源浪涌保护器; 室内数据线等需要配置相应的信号浪涌保护器; 室内数据线等需要配置相应的信号浪涌保护器。

(4)采暖

小屋内设防爆冷暖空调，防爆等级为EXDIICT4,夏季室温保持在 25℃左右，冬季室温保持在 18℃左右，保证湿度为 20%~90%；

(5) 风机

满足小屋换气需求，风机防爆等级为EXDIICT4,。
